一、定義

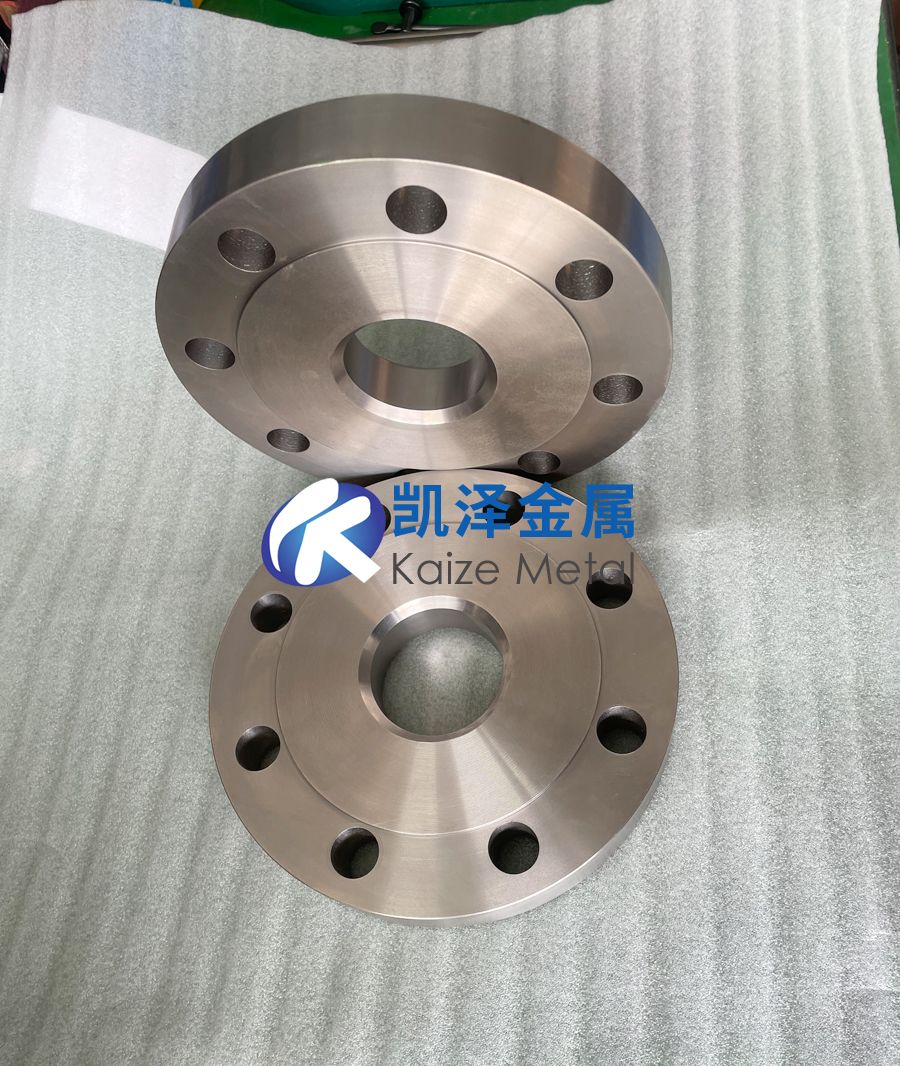

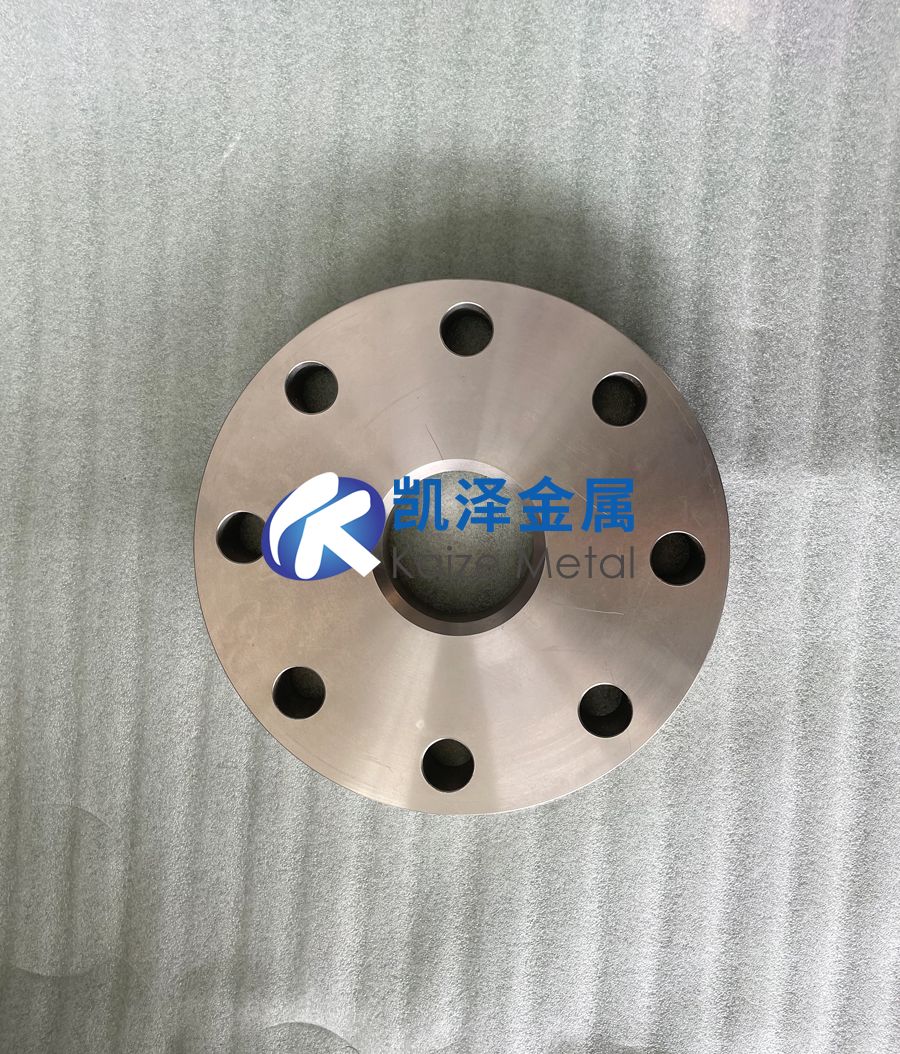

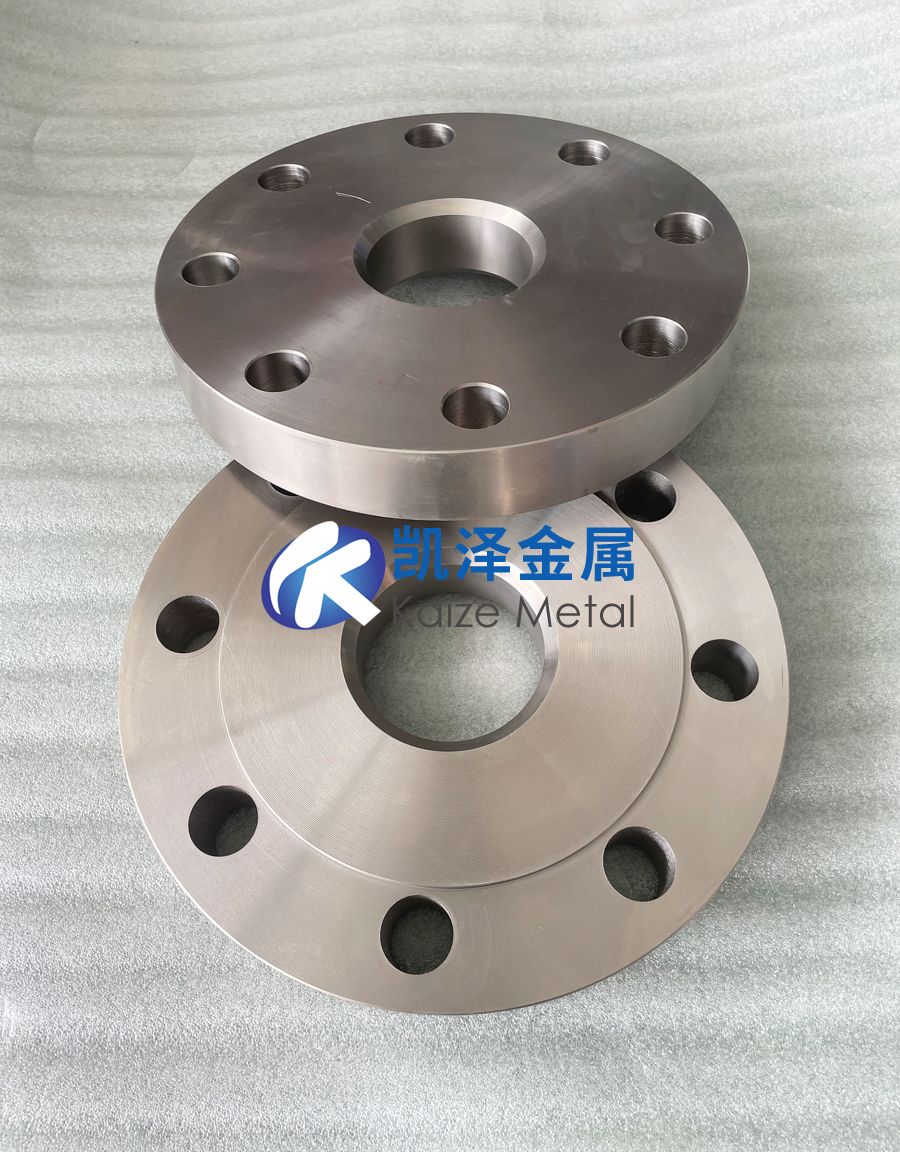

深海勘探與核能用鈦法蘭是采用鈦合金（如Ti-6Al-4V、Ti-5Al-2.5Sn等）制造的管道連接部件，專為極端環境設計：
深海勘探：用于深海探測器、潛艇耐壓殼體、海底管道等高壓、高鹽腐蝕環境。
核能領域：應用于核反應堆冷卻系統、核廢料處理設備等耐輻射、高溫腐蝕場景。
二、性能與特點
1、核心性能
耐腐蝕性：鈦合金在海水、核介質（如硼酸、高溫水蒸氣）中幾乎無腐蝕。
高強度輕量化：抗拉強度≥900 MPa，密度僅為鋼的60%，減輕整體結構重量。
耐高壓：深海用鈦法蘭需承受≥100 MPa靜水壓，核能用需耐受高溫高壓冷卻劑。
抗氫脆：鈦對氫滲透的敏感性低，適合核能環境。
耐輻射性：核級鈦合金在輻射下仍保持穩定，避免材料脆化。
2、獨特優勢
長壽命：深海環境下壽命可達30年以上，核能設備中減少停機維護頻率。
生物惰性：無毒性，適合核廢料儲存系統。
低溫韌性：在深海低溫（2~4℃）環境中仍保持優異力學性能。
三、制作工藝
1、關鍵工藝步驟
材料選擇：核能用需采用低雜質鈦合金（如Grade 7、Grade 12），深海用可選Ti-6Al-4V。
鍛造成型：
自由鍛：粗鍛形成法蘭毛坯，消除鑄造缺陷。
模鍛：精密控制法蘭形狀，提升致密度。
熱處理：固溶強化+時效處理，優化力學性能。
精密加工：數控機床加工密封面（如Ra≤1.6μm），確保高壓密封性。
表面處理：噴砂、酸洗或陽極化，增強耐蝕性。
2、特殊工藝
3D打印（增材制造）：用于異形法蘭（如核反應堆非標連接件），縮短交期。
焊接工藝：采用TIG焊或電子束焊，焊接后需進行X射線探傷。
四、執行標準
1、國際標準
深海領域：
ASTM B381（鈦及鈦合金鍛件標準）
ASME B16.5（管法蘭和法蘭管件）
核能領域：
ASME BPVC III（核設施部件建造規則）
RCC-M（法國壓水堆核島機械設計規范）
2、國內標準
GB/T 25137（核級鈦及鈦合金鍛件）
GB/T 16598（鈦及鈦合金法蘭）
五、與其他深海用鈦鍛件的異同
| 對比項 | 鈦法蘭 | 其他鈦鍛件（如管件、閥體） |
| 功能 | 管道連接與密封 | 流體傳輸、壓力控制 |
| 結構復雜性 | 環形帶螺栓孔，需精密密封面 | 可能含復雜流道（如閥體） |
| 加工難度 | 高（密封面精度要求Ra≤1.6μm） | 中等（需滿足流體動力學要求） |
| 應用場景 | 深海耐壓殼體、核冷卻系統 | 深海液壓管路、核泵體 |
| 標準側重 | ASME B16.5密封性測試 | ASME B16.34流體性能測試 |
六、選購方法與注意事項
1、選購方法
明確需求：根據工作壓力、介質（海水/核冷卻劑）、溫度范圍選擇材料（如Grade 5或Grade 7）。
認證核查：供應商需具備ASME NPT核級認證、ISO 9001質量管理體系。
檢測報告：要求提供力學性能測試（拉伸、沖擊）、無損檢測（UT/RT）報告。
定制化能力：優先選擇可提供3D打印或異形法蘭加工的廠商。
2、注意事項
避免氫污染：核能用鈦法蘭需嚴格限制氫含量（≤150 ppm）。
密封面保護：運輸中需覆蓋防刮涂層，避免密封面損傷。
配套螺栓選材：深海用需選用鈦合金或鎳基合金螺栓，防止電偶腐蝕。
核能特殊要求：需通過輻照試驗（如中子輻照后沖擊韌性測試）。
深海勘探與核能用鈦法蘭是極端環境下關鍵部件，其高耐蝕性、輕量化及抗輻射性能無可替代。選購時需重點關注材料純度、工藝標準及供應商資質，確保滿足深海高壓或核能高溫輻射的嚴苛要求。未來，隨著深海資源開發和第四代核反應堆的發展，鈦法蘭的應用將更加廣泛。
